　ロードセル_機種選定

技術資料

機種選定

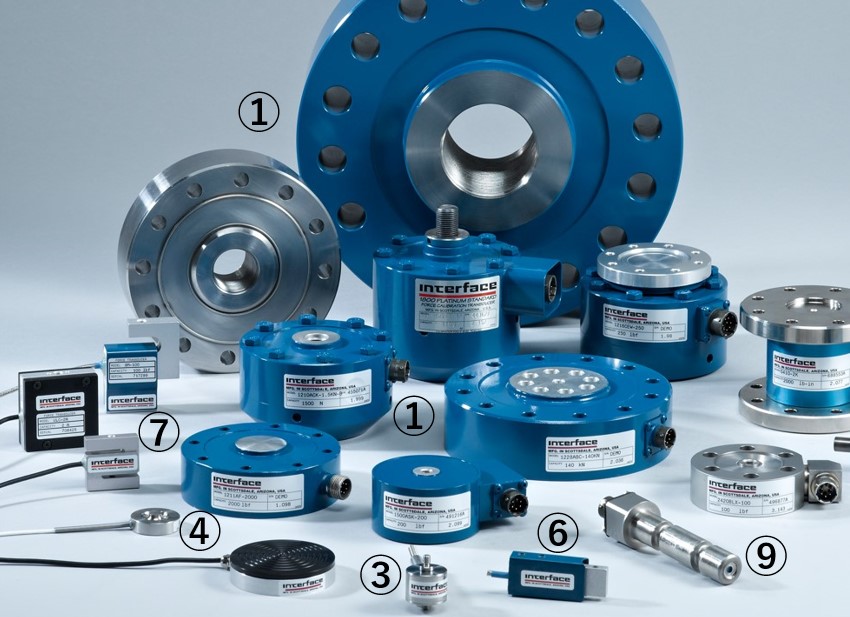

　　多彩なロードセル製品ラインアップ

ロードセルには様々な機種があります。

①low profile（薄型）：薄型、耐横力が強く、高精度

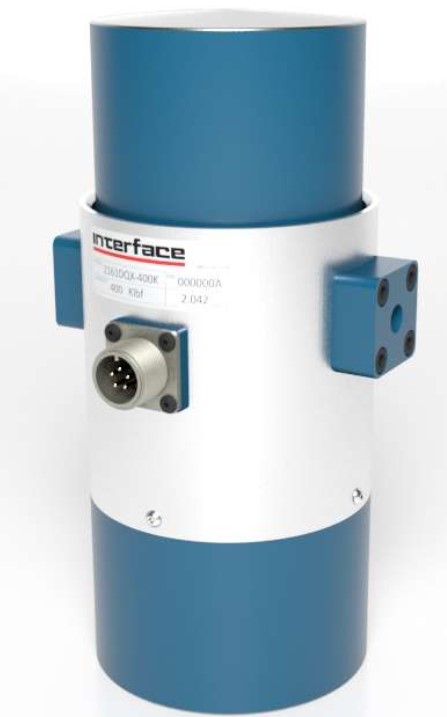

②コラム型：小サイズで大荷重容量_下段”材料選定”の最左写真
 ③ロッドエンド型：両端雄ネジ
 ④ロードボタン：小型大荷重容量

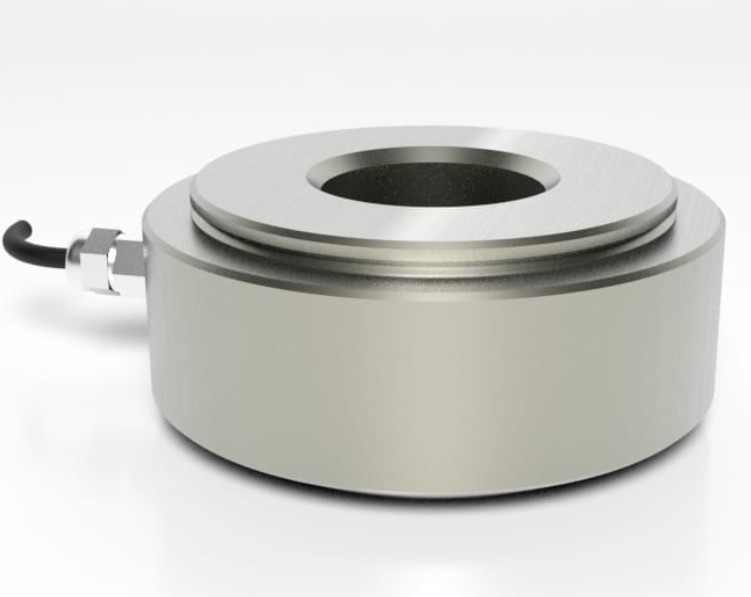

⑤ロードワッシャー：中空のワッシャー形状
 ⑥ビーム型：支点と荷重点間にオフセット
⑦Ｓ型：高精度だが、奥行き横荷重に弱い

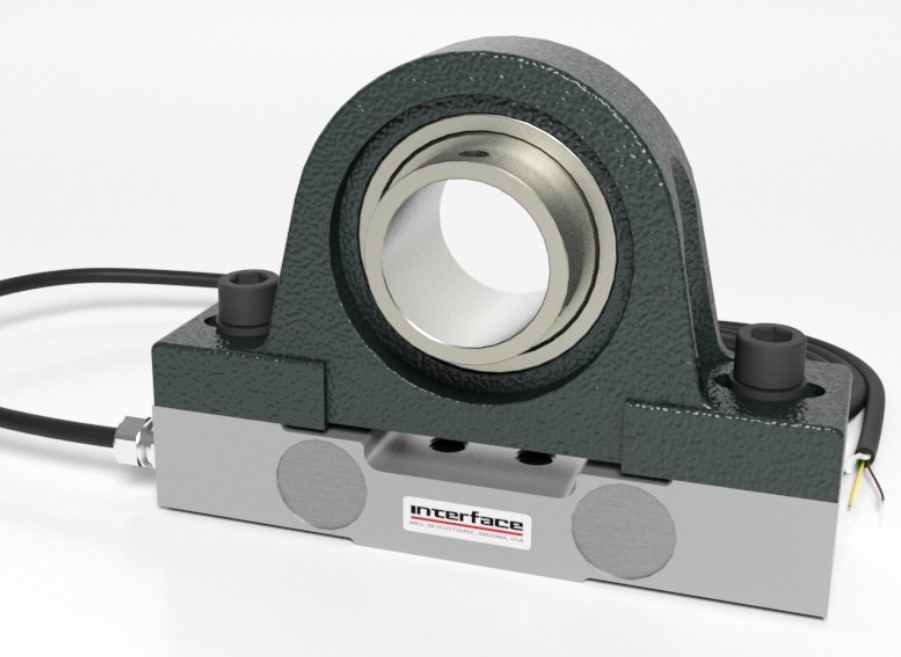

⑧枕ブロック:"ロードピン"ｼｰﾄﾞ､枕ブロックロードセル欄参照
 ⑨ロードピン：ボルト、ピンの代りに挿入
⑩ロードシャックル/テンションリンク：ロープ引張力用
 ”Interface選定ガイドはロードセル、トルクセンサー、アンプ、ケーブル、アクセサリー等のInterface製品選定を補助します。

　　仕様を決定

ロードセルの機種が決定したら、以下仕様を決定します。

・圧縮or引張or両方、標準or高精度or耐久試験用（定格に対する試験レベル & 頻度から決定：以下詳細説明を参照）
・１軸、２軸、３軸、６軸：　荷重、トルク、荷重 & トルク混合

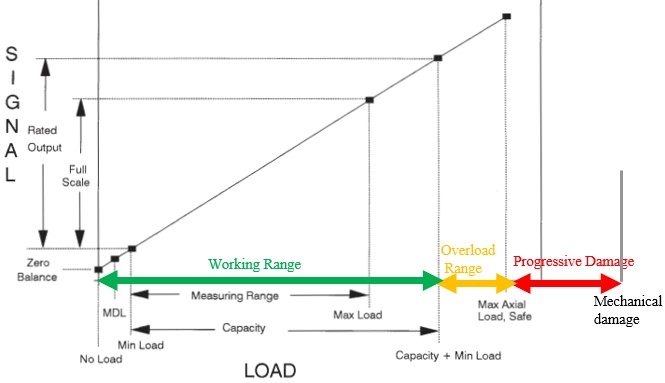

・定格出力_下グラフ参照
・再現性、直線性、ヒステリシス、使用温度範囲（技術資料シート_温度補正をご参照）
・オーバーロード保護：150%,200%,---
・動作環境：温度範囲、防水IPレベル、真空環境
・特殊仕様：防爆仕様、アンプ内蔵、TEDS機能、IO-Link仕様が必要か。

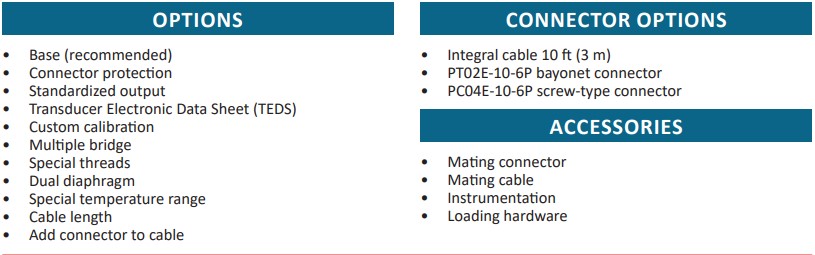

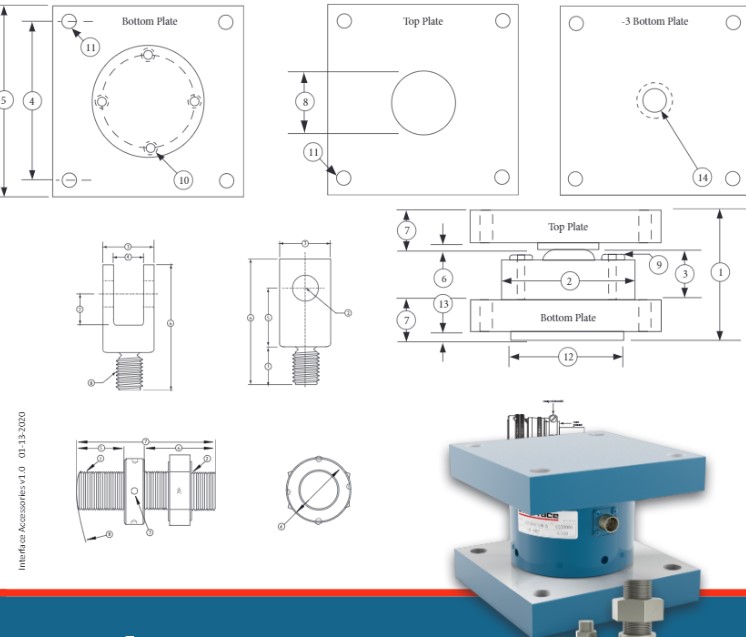

・オプション例：Base有無(薄型)、ｺﾈｸﾀｰﾀｲﾌﾟ、勘合ｺﾈｸﾀｰ有無、ケーブル長、カスタム校正点、複数ブリッジ

最終的にはInterface_HP⇒対象モデルをクリック⇒Data-Sheetをクリックし仕様書を確認する。

　　HP仕様書で確認

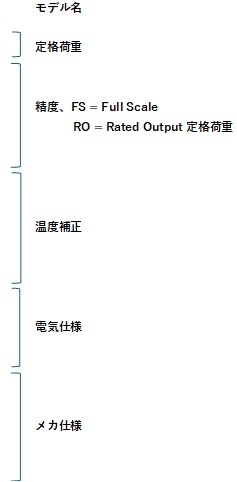

Model:1100のデータシート例を表記します。

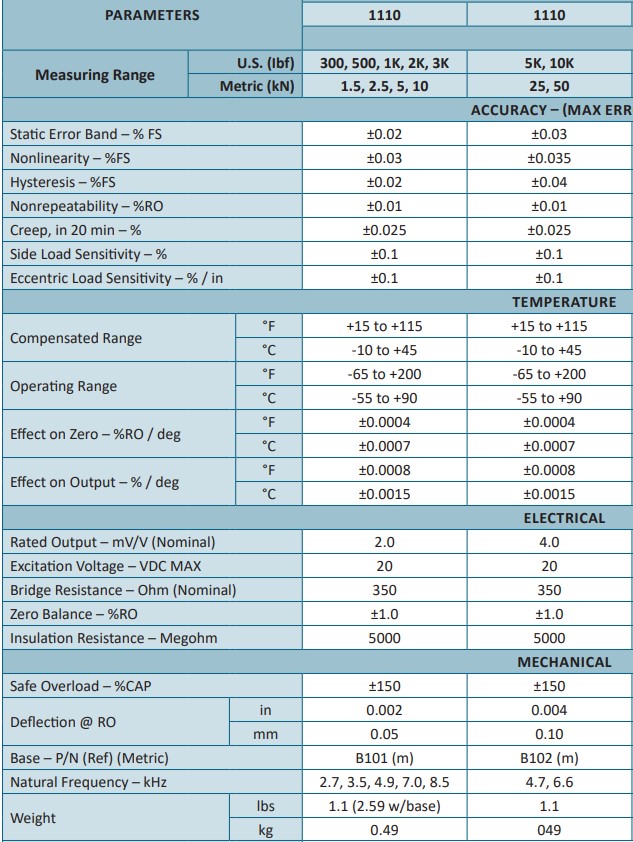

1100仕様書

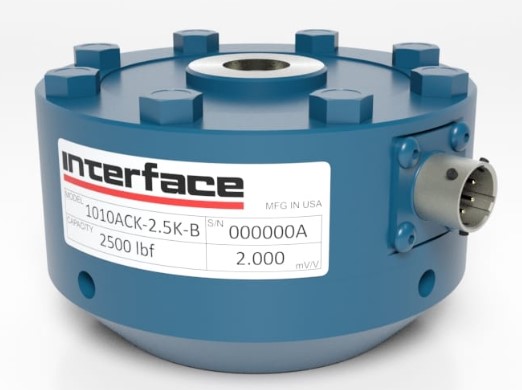

　　耐久仕様(Fatigue-Rated)ロードセル

【稼働寿命】

耐久仕様Fatigue rated ロードセルは定格容量までフル荷重の往復・繰返しで、100百万(1億)回の稼働寿命を持っており、耐久試験後も規定の精度(例えばzero return）を保持しています。

標準仕様ロードセルの稼働寿命ガイドライン；

①フル定格荷重で、１方向のみの荷重にて少なくても１百万サイクルの寿命。

② 50%定格荷重で１方向のみ使用するなら、恐らく１千万サイクル以上の寿命。

【標準/耐久仕様_出力の違い】

・標準仕様の出力は4mV/Vですが、耐久仕様では2mV/Vです。

・耐久仕様は強固に造られていますので、その分歪みゲージの歪み量が少なくなりますが、2mV/Vは他社では標準仕様ロードセルと同じ値です。

　　定格荷重を指定【耐久仕様ロードセル_静荷重＋動荷重の場合】

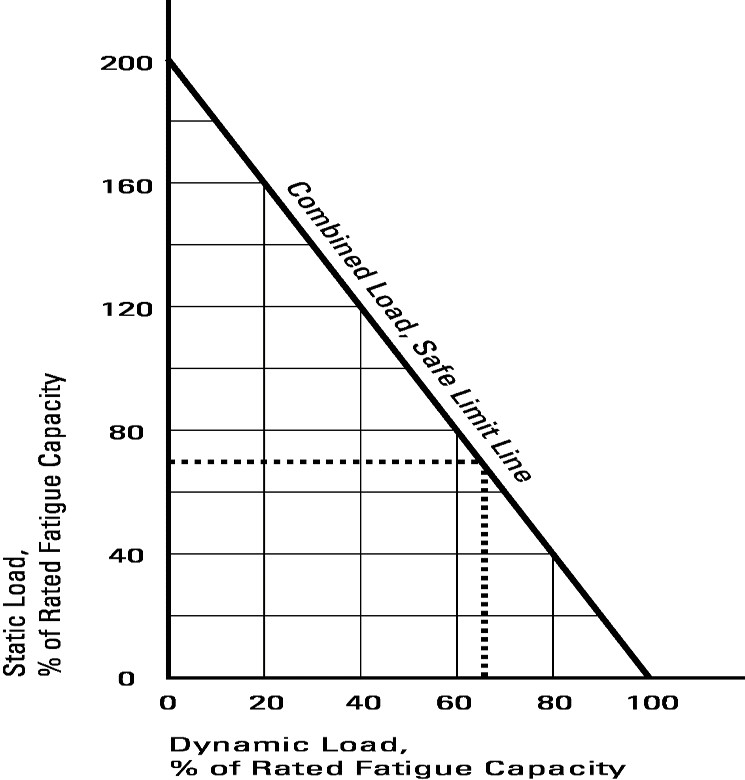

右のグッドマンカーブは耐久仕様ロードセルの静的＋動的複合荷重の制限を示したグラフです。

70%の静的荷重レベルにて水平直線を引く事によって、耐久能力65%の動的スケールです。1000ポンドのFatigue Ratedロードセルの場合、650ポンドの動的荷重と700ポンドの一定荷重を両方のモードで適用する事ができる事を意味します。

160%の一定荷重を適用する必要があるなら、20%の動的荷重を適用する事ができます。耐久ロードセルであれば、200%まで静的校正が可能ですので、最良の精度を希望するならカスタム注文によって校正範囲を指定願います。

　　防爆仕様_ロードセル：危険区域での計測

Intereface製防爆タイプのロードセルは低電流ループパワー用の高抵抗ストレインゲージと、超低エミッションで、EMIに極力感知しないようシールドされた内部アンプを保持している安全防爆増幅出力を備えた特別設計のロードセルです。

安全性だけでなく環境保護、ATEX認証、校正証明書を備えた精度と品質も兼ね備えています。またATEX95規格に準拠したアンプやディスプレイも用意しています。

海事産業では、海や海底の過酷な環境に耐えるセンサー技術を必要としており、精度と安全性が重視される造船業界では、ロードセル、トルクトランスデューサにATEX認定が不可欠になっています。

　　　　　ATEX対応ロードセル

3410
0.75k～10kﾎﾟﾝﾄﾞ
薄型ロードセル

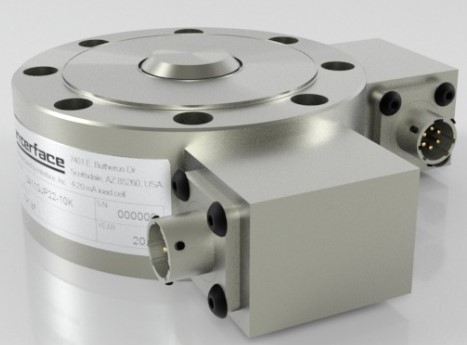

3411
10kﾎﾟﾝﾄﾞ
ｼｰﾙﾄﾞ内蔵ｱﾝﾌﾟ

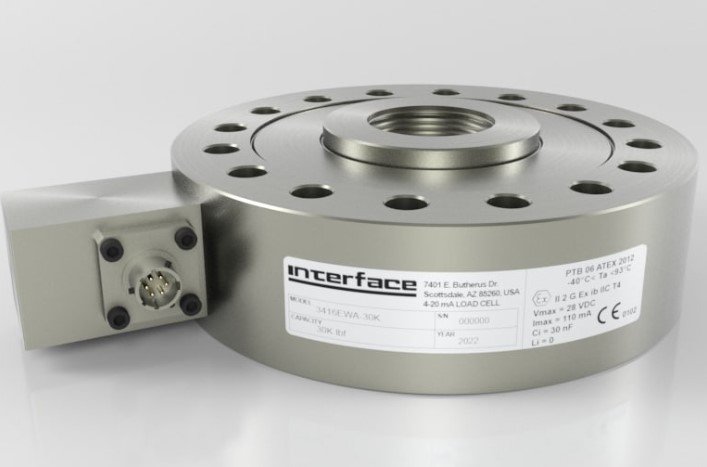

3416, 3430
20k～60kﾎﾟﾝﾄﾞ
ｼｰﾙﾄﾞ内蔵ｱﾝﾌﾟ

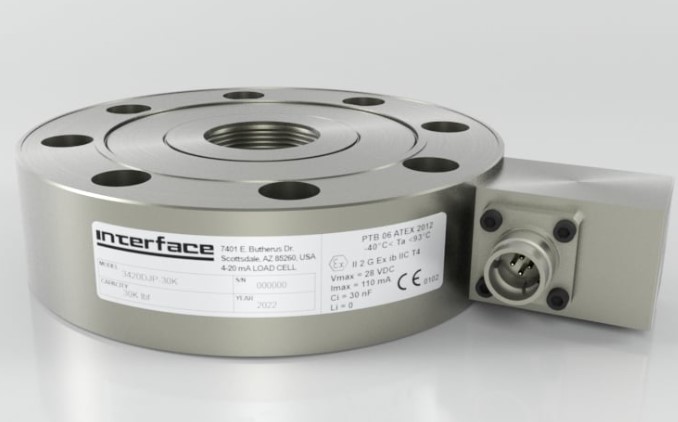

3420
40kﾎﾟﾝﾄﾞ
ｼｰﾙﾄﾞ内蔵ｱﾝﾌﾟ

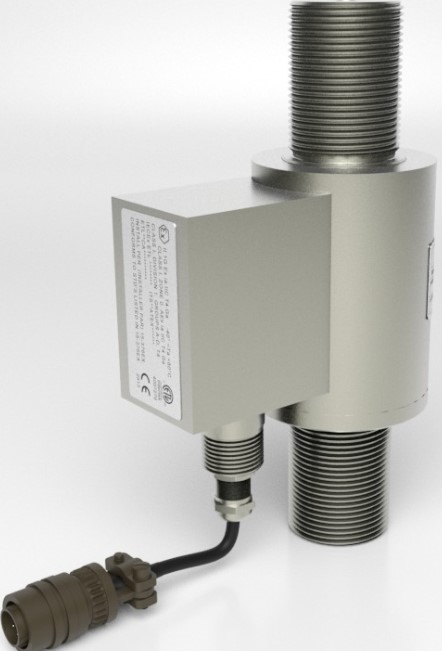

3450ｺﾗﾑ型
55kﾎﾟﾝﾄﾞ
ｼｰﾙﾄﾞ内蔵ｱﾝﾌﾟ

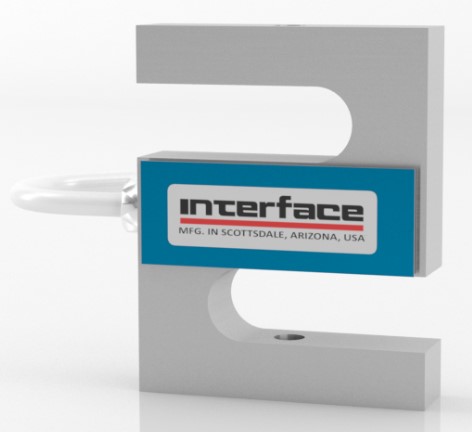

SSMH
0.2kN-20kN
Ｓ型

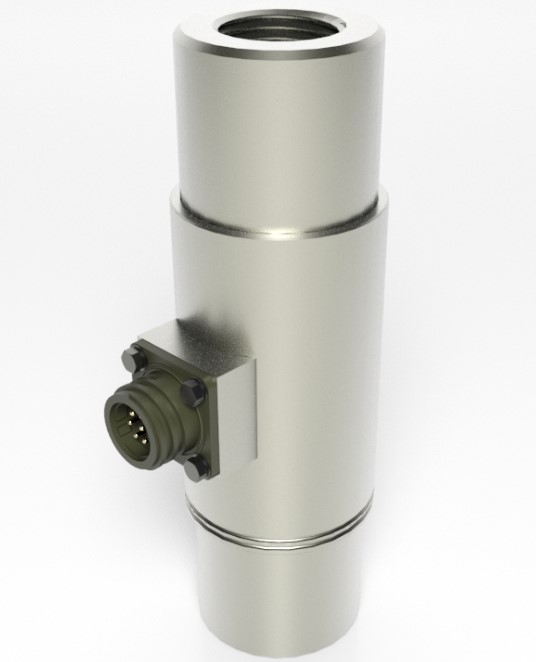

ITCA引張圧縮
2.2kN～330kN
ｶｽﾀﾑｻｲｽﾞ変更

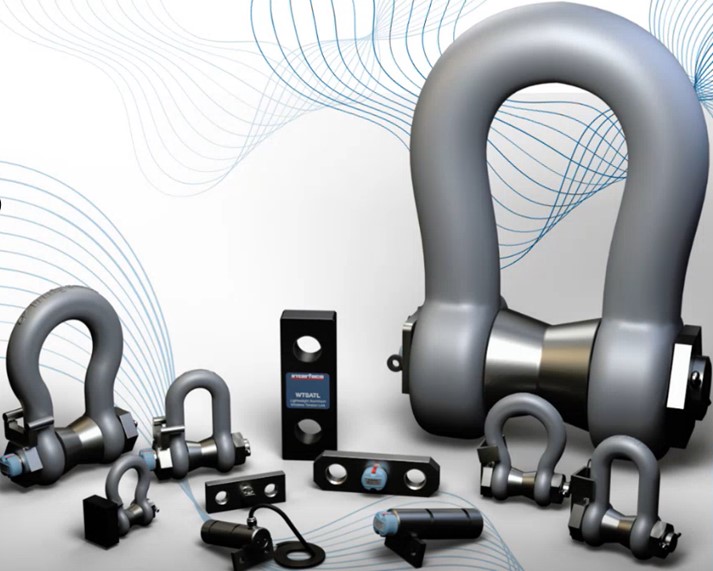

ロードピン、ロードシャックル、テンションリンクのATEX対応モデルにつきましてはこちらから閲覧できます。

IECEx認証

爆発性雰囲気で使用される機器を対象とした国際的な承認制度です。IECEx適合証明は、爆発の危険性のある雰囲気で使用される機器に関する国際電気標準会議（IEC）の整合規格の要件に適合する機器に与えられます。ATEXと同様に、これらの規格は、保護コンセプト、雰囲気、ゾーン、温度などによる機器の設計要件を定義しています。

IEC = 国際電気標準会議

Ex = 爆発性雰囲気

IEC + Ex = IECEx

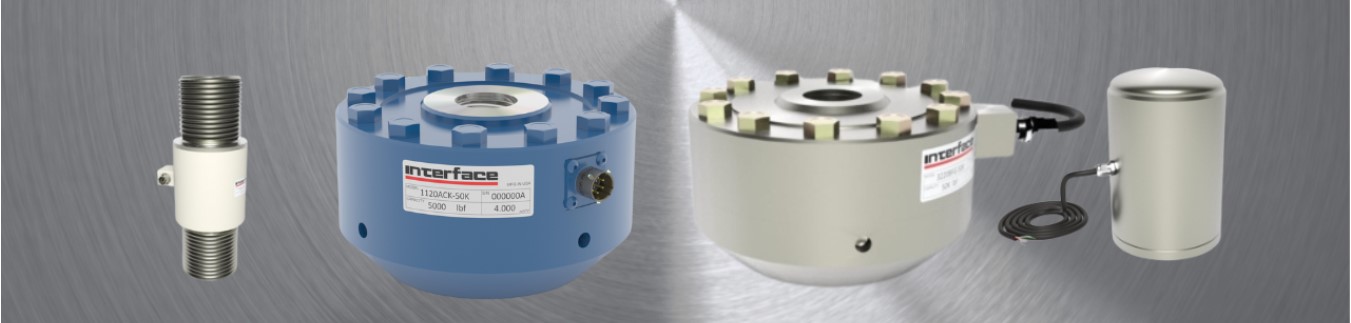

　　材料選定の重要性

重要な検討の1つが、ロードセルを構成する材料の選定であり、以下の材料特性を考慮します。

・荷重・耐久性：鉄は最も大きな耐荷重を提供します。

・ヒステリシス：アルミニウムは最も低いヒステリシスを示し、出力信号の変動を最小限に抑えます。

・環境：ステンレス鋼は耐食性に優れ、過酷な環境に適しています。

・精度：鉄は、高精度の測定に有益となる最大の出力信号を提供します。

・寸法・重量：アルミニウムは最も軽量、加工が簡単で、コンパクトな用途に最適です。

・予算：アルミニウムは最も費用対効果の高い選択肢です。

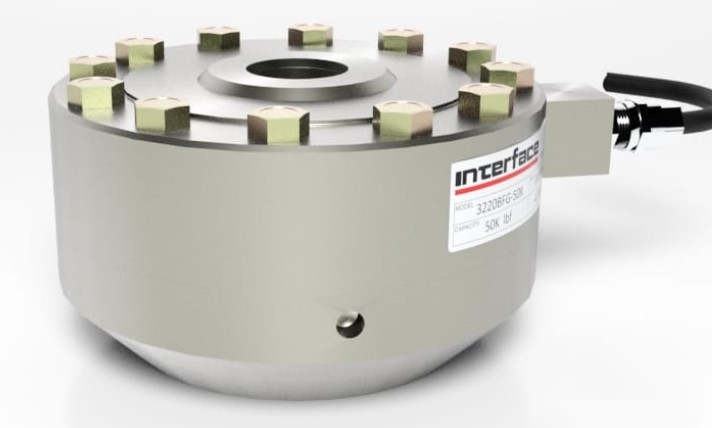

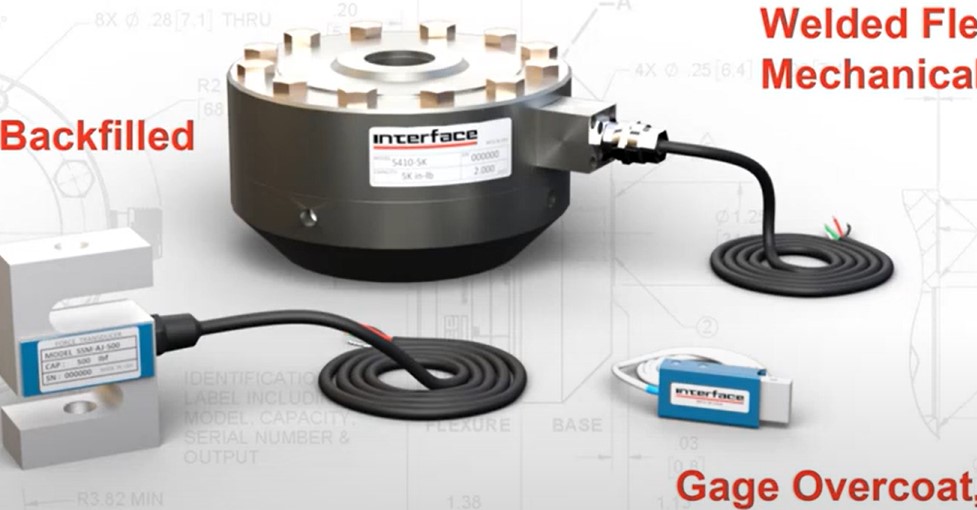

Interface社は様々な金属から最適なロードセルを製造しています。アルミニウム、鉄材、ステンレススチール、チタン、インコネル、さらにはガラスやカーボンファイバー等があります。右下はシールのみされたロードセルです。

　　複数個のロードセルから単一出力_ジャンクションボックス

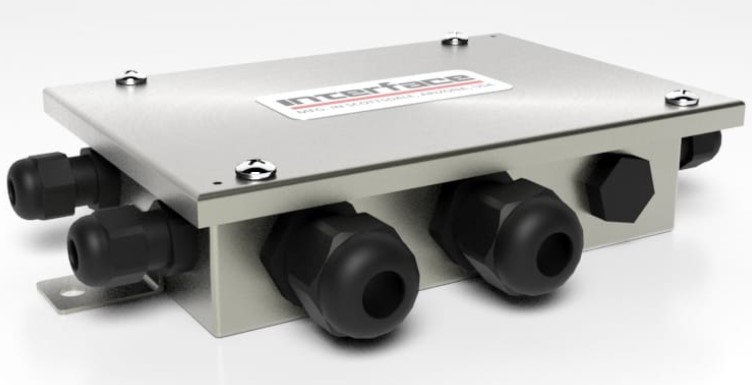

JB104SS_ジャンクションボックス

モデルJB104SSジャンクションボックスは、最大4個のロードセルを接続して１つの合計として出力できます。メインボードの拡張ポートを使用して複数のジャンクションボックスを接続することにより、最大４個のジャンクションボックスと組み合わせて使用することもできます。JB104SS内のポテンショメーターを調整して各ロードセルの出力を均等化させる事ができます。
